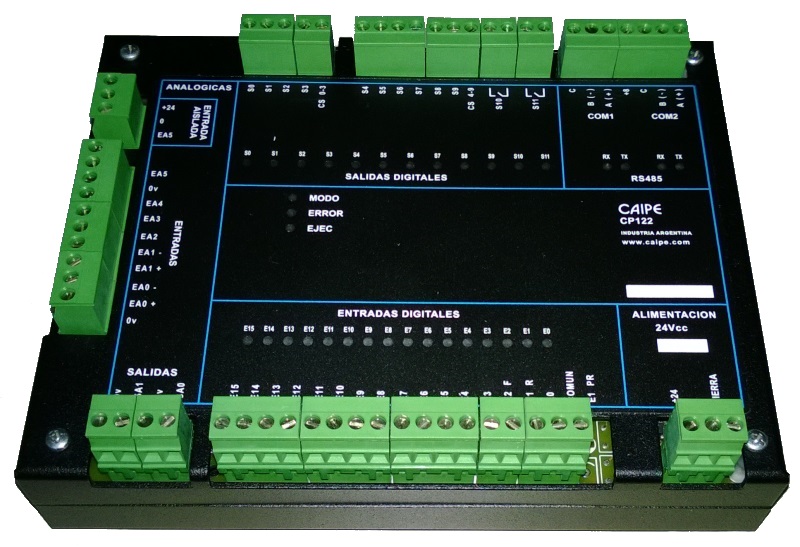

El modelo original no tenía caja. Igualmente se ha respetado la distribución de las entradas y las salidas. La entrada con la R corresponde a contaje rápido, y F a frecuencímetro. No funcionan en simultáneo, sino que se selecciona por Frec_on (0 = modo contador rápido; 1 = modo frecuencímetro).
También sirven como entrada de encoder (fase B = R y fase A = F, desde BIOS 2.01). La entrada 0 sirve como eje Z. Esta funcionalidad no requiere *activación.
Las entradas E4 y E5 admiten
interrupciones (BIOS 2.12 o posterio).
Salida de
pulsos y frecuencia (BIOS 2.12 o
posterior) por salida S0.

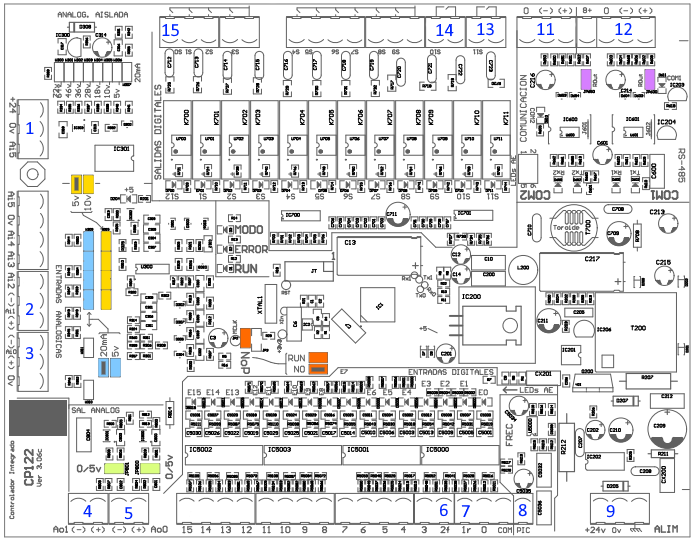

Revisión 3.06
En colores se destacan los jumpers:
■ Cuando están colocados las entradas son para corriente hasta 20mA. Deben estar también para 5v.
■ Cuando están colocados las entradas miden hasta 5v.
■ Cuando están colocados el rango de la salida se reduce a la mitad.
■ NoP o inhibición de ejecución de programa.
■ Cuando están colocados se conecta la terminación 120 ohm de cada puerto.
1 Opcional para entrada analógica ai5.
2 2ª entrada analógica diferencial (ai1).
3 1ª entrada analógica diferencial (ai0).
4 1º salida analógica (aq0).
5 2º salida analógica (aq1).
6 Entrada por la que se puede medir frecuencia.
7 Entrada por la que se puede contar.
8 Opcional para pickup magnético (i0.0).
9 Alimentación.
11 2º puerto (COM2) RS485.
12 1º puerto (COM1) RS485.
13 Salida independiente.
14 Salida independiente.
15 Salida apata para frecuencia o pulsos.
