Desde el panel de proyecto o el men� de expansiones se puede acceder a la configuraci�n alterna de las entradas. Para este modelo se pueden cambiar por contadores y medidores de frecuencia, seg�n corresponda.
El estado de cuenta se vuelve a cero mediante la instrucci�n R contador:
LD 1 ;Permiso para ejecutar instrucci�n
R CntA_i4 ;Pone en cero contador de la entrada i0.4
R CntA_i6 ;Pone en cero contador de la entrada i0.6
Paro para el caso de Pos_i0 y Pos_i7 habr� un error de compilaci�n. La soluci�n es nombrarlos por su direcci�n del �rea correspondiente:
LD 1 ;Permiso para ejecutar instrucci�n
R sm12 ;sm12 corresponde a Pos_i0 en BIOS 1.01
R sm21 ;sm21 corresponde a Pos_i7 en BIOS 1.01

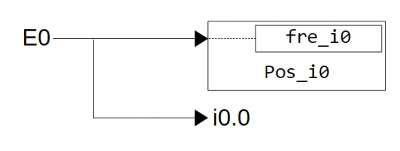

E0
La entrada digital E0 tiene asociada un contador (Pos_i0) ascendente de 32 bit (0 a 2.147.483.647), que cuenta ambos flancos. Si la cuenta sigue despu�s de haber llegado a 2.147.483.647 el siguiente valor ser� -2.147.483.648, y seguir� hasta -1. Si continua, pasar� a 0 (vuelve a empezar). Tambi�n se mide frecuencia (fre_i0) en Hz.

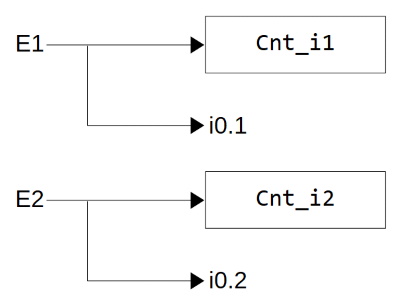

E1 y E2
Las entradas digitales tienen asociados contadores Cnt_ix. Son ascendentes de 16 bit (0 a 65535), y la velocidad m�xima est� limitada por las caracter�sticas de las entradas (ver especificaciones).

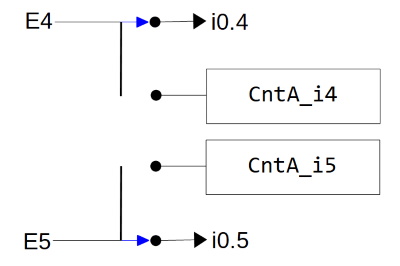

E4 y E5
Cuando se selecciona Contaje dejan de ser entradas digitales para convertirse en entradas de contadores alternativos CntA_ix. Son ascendentes de 16 bit (0 a 65535), y la velocidad m�xima est� limitada por las caracter�sticas de las entradas (ver especificaciones).

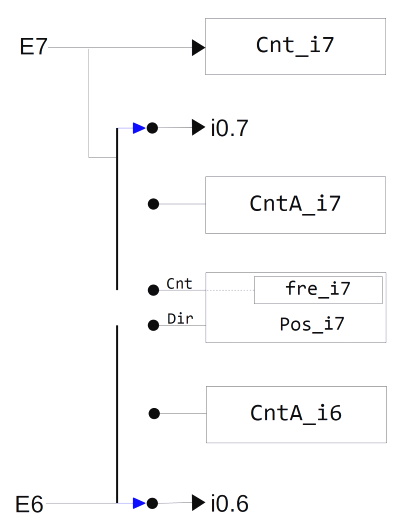

E6 y E7
En la creaci�n/edici�n del programa puede elegirse la funci�n para E6 y E7. En estado Normal se comportan como entradas digitales. Solo E7 tiene asociado un contador (Cnt_i7) que est� activo independientemente de la configuraci�n.
Cuando se selecciona Contaje dejan de ser entradas digitales para convertirse en entradas de contadores alternativos CntA_ix. Solo E7 queda con dos contadores (Cnt_i7 y CntA_i7). Son ascendentes de 16 bit (0 a 65535), y la velocidad m�xima est� limitada por las caracter�sticas de las entradas (ver especificaciones).
Cuando se selecciona Encoder, para E7 corresponde contaje y para E6 direcci�n. En simult�neo (adem�s de Cnt_i7) tambi�n se mide frecuencia (fre_i7) en Hz. Pos_i7 es un contador ascendente y descendente de 32 bit (-2.147.483.648 a 2.147.483.647). Cuenta ambos flancos, por lo que su lectura siempre es el doble de lo le�do en Cnt_i7.
Si la cuenta sigue despu�s de haber llegado a 2.147.483.647 el siguiente valor ser� -2.147.483.648, y seguir� hasta -1. Si continua, pasar� a 0 (vuelve a empezar). Pero si es descendente, ocurrir� al rev�s.
Si E6 se configur� como Encoder, entonces la cuenta ser� ascendente al estar desactivada y descendente al estar activada. Si E6 no se ha configurado para Encoder entonces la cuenta ser� ascendente.
