Aspecto CP128

 Top



1� versi�n

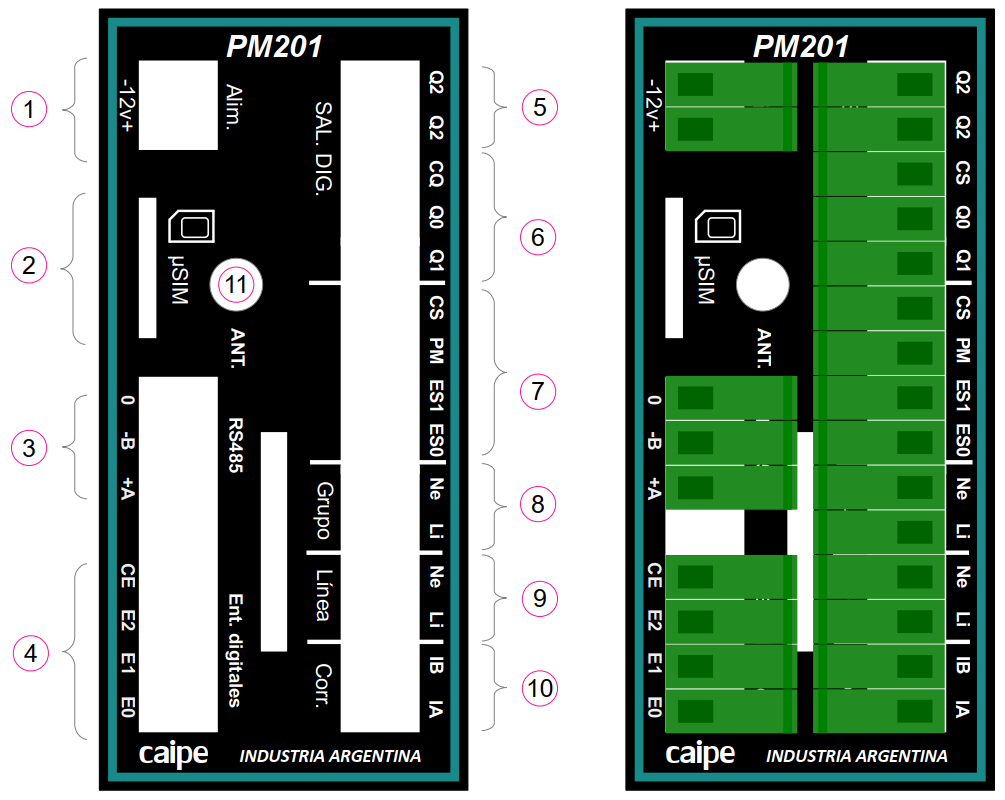

Aspecto distribuci�n y con bornes colocados.

  1. Entrada alimentaci�n 12Vcc.

  2. Ranura tarjeta micro SIM (chanfle al frente, contactos hacia arriba).

  3. Puerto de comunicaci�n (COM1).

  4. Entradas digitales (aisladas).

  5. Salida a rel� NA.

  6. 2� grupo salidas a rel� NA (comparten borne CQ).

  7. Entradas de pickup y sensores (comparten borne CS)

  8. Entrada medici�n tensi�n de grupo (hasta 380Vca).

  9. Entrada medici�n tensi�n de l�nea (hasta 380Vca).

  10. Entrada medici�n corriente (l�nea y grupo, hasta 5Aca).

  11. Conector antena.

El puerto de comunicaci�n RS485 no est� aislado, por lo que estar� a potencial de l�nea.

JSKIP es el jumper que sirve para inhibir la ejecuci�n del programa/desbloquear (requiere abrirlo para accederlo).

Opcionalmente puede tener teclado y display, como el CP123.
