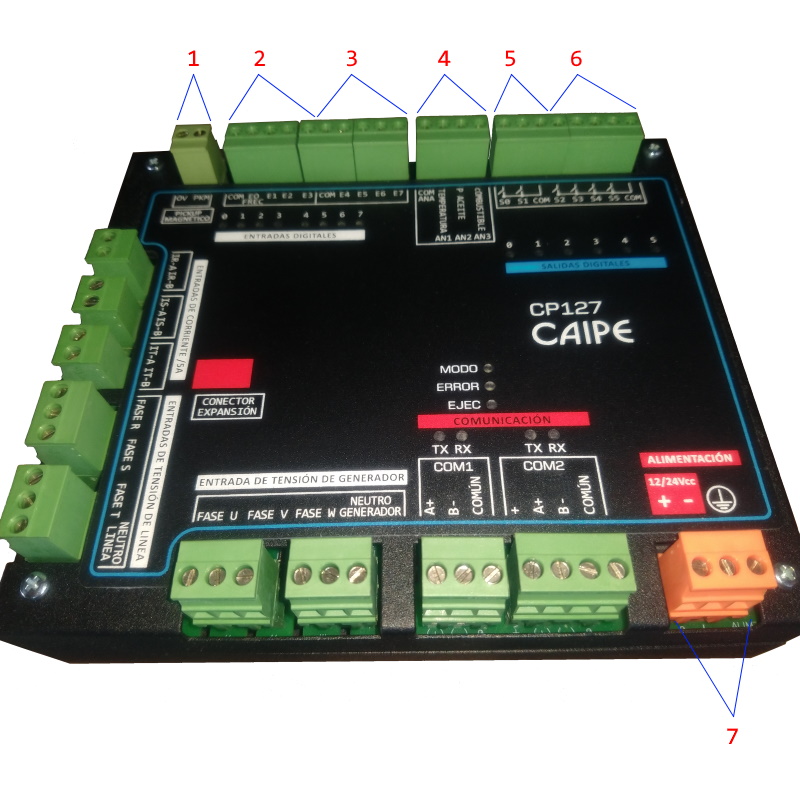

Aspecto CP127

Top





  1. Entrada pickup.

  2. Entradas digitales aisladas, 1� grupo.

  3. Entradas digitales aisladas, 2� grupo.

  4. Entradas sensores..

  5. 1� grupo salidas digitales a rel� NA.

  6. 2� grupo salidas digitales a rel� NA.

  7. Alimentaci�n del equipo (12v a 24v)

  8. Indicaciones de estado

Los puertos de comunicaci�n RS485 est�n aislados entre si, pero COM1 puede no estar aislado por lo que estar� a potencial de l�nea. Mediante COM2 se pueden expandir las entradas y salidas con m�dulos remotos.

JSKIP es el jumper que sirve para inhibir la ejecuci�n del programa.

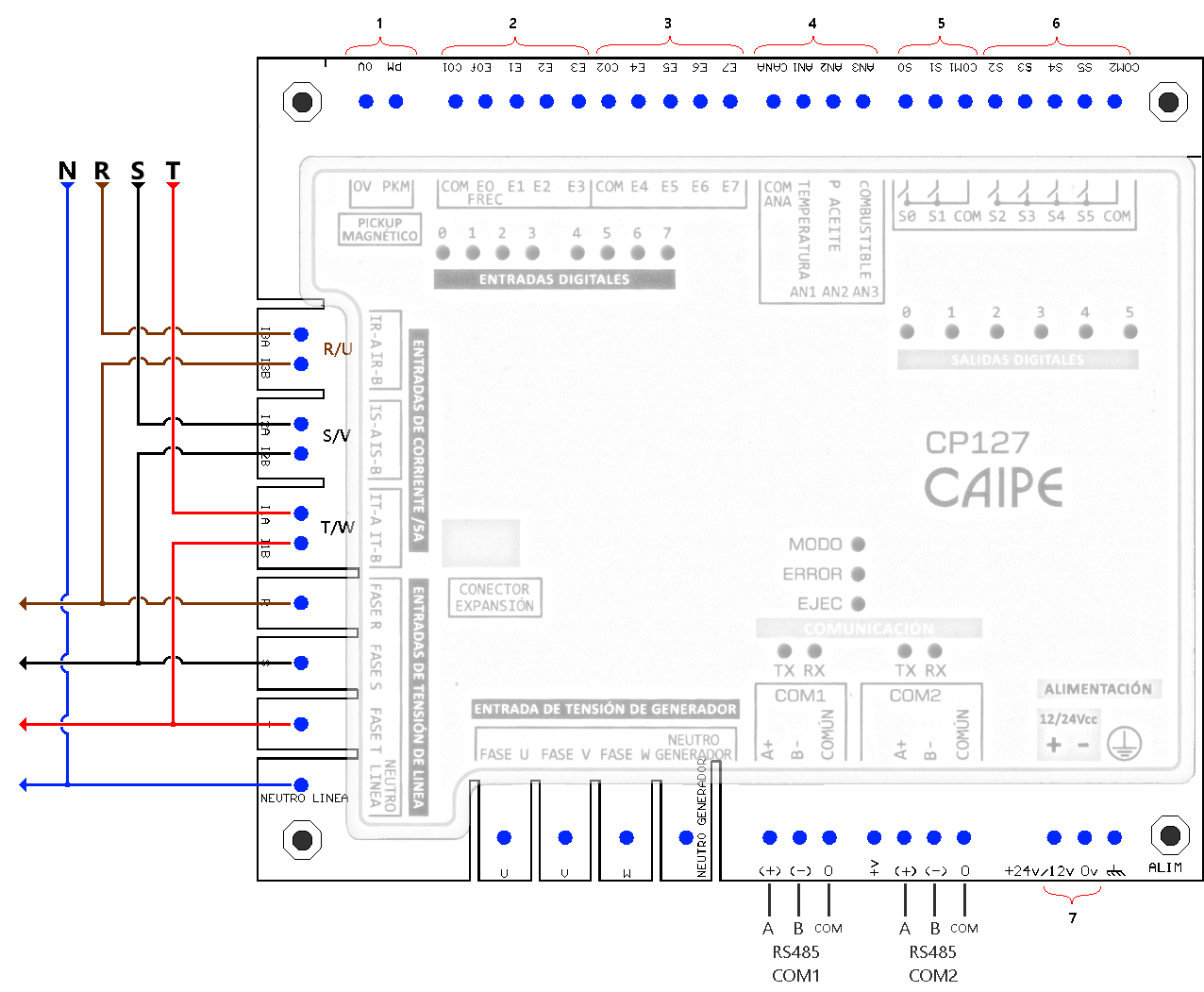

Para medici�n se recomienda conectar como se indica en la figura. Para las fases U, V y W se repite el mismo esquema que con R, S, y T.



EJEC, ERROR y MODO son indicaciones de estado. En funcionamiento normal solamente debe estar encendido EJEC.
