La entrada con la 1 corresponde a contaje r�pido, y 2 a frecuenc�metro. No funcionan en simult�neo, sino que se selecciona por Frec_on (0 = modo contador r�pido; 1 = modo frecuenc�metro).
Tambi�n sirven como entrada de encoder (fase B = E1 y fase A = E2). La entrada E0 sirve como eje Z. Esta funcionalidad no requiere *activaci�n.

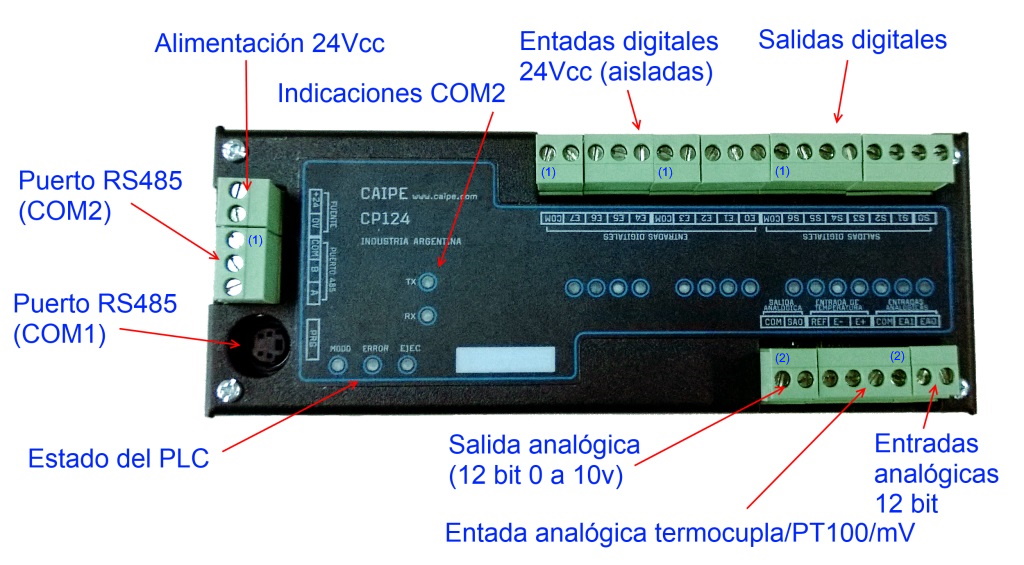

(1) Los bornes marcados COM no est�n conectados entre si (cada uno pertenece a su grupo)

(2) Solo en entrada y salida anal�gica los bornes COM se conectan.

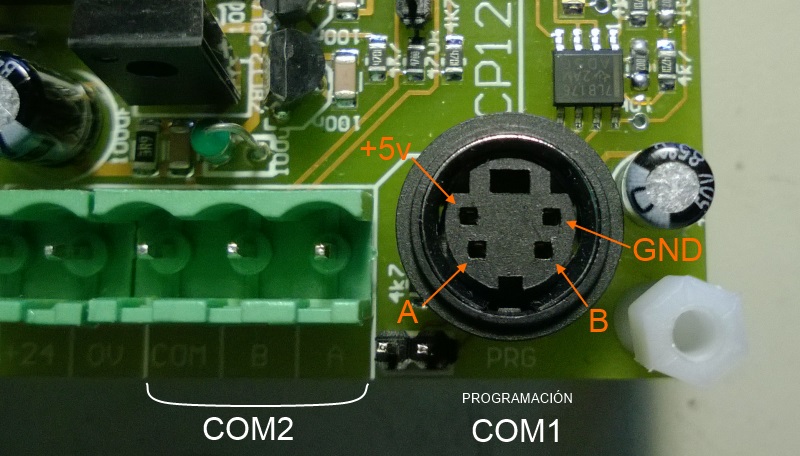

COM1: puerto no aislado para programar el PLC. Los +5v son para algunos adaptadores que requieren alimentaci�n. No tiene indicaciones luminosas de comunicaci�n ni se puede configurar.

COM2: puerto aislado para expansiones. Tambi�n es posible programar el PLC por este puerto. Tiene indicaciones luminosas de recepci�n y transmisi�n, y la velocidad de comunicaci�n se puede configurar para adaptarse a otros dispositivos. Estas indicaciones luminosas junto con el jumper NoP es �til para hacer diagn�sticos de funcionamiento y comunicaci�n.

En un puerto RS485 el terminal A est� asociado al (+), y el B al (-). Al cablear se recomienda formar un par retorcido con A y B, y GND (o 0v) siempre presente interconectando todos los dispositivos de la red. Se recomienda hacer la red en forma de guirnalda.

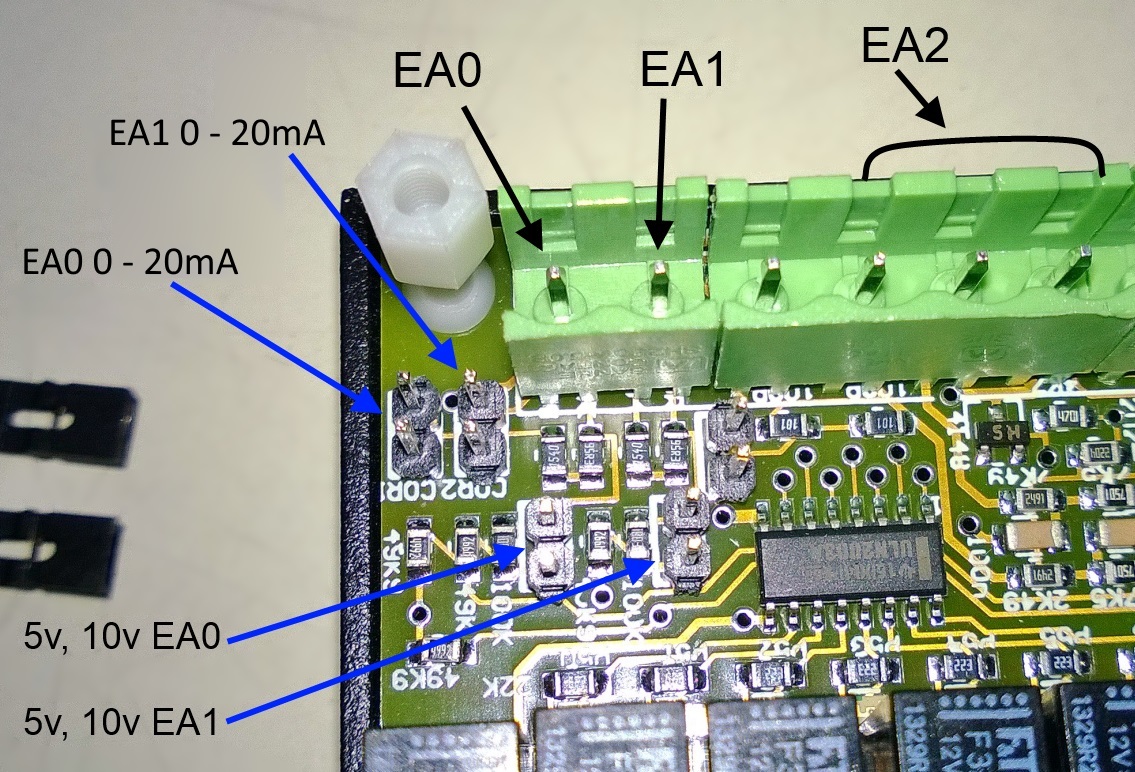

Jumpers para configurar entradas anal�gicas del CP124:

• Cuando el jumper corriente (EAx 0 - 20mA) est� puesto la entrada es para corriente hasta 20mA, sino es para tensi�n

• Cuando el jumper 5v, 10v est� puesto la entrada es hasta 5v, sino hasta 10v

• EA2, PT100 o termocupla seg�n se halla encargado.

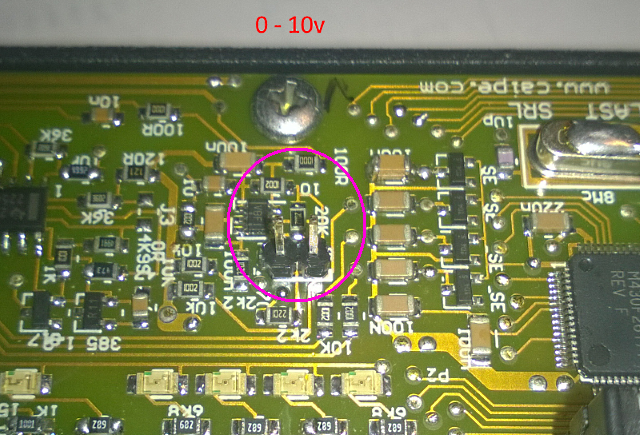

Configuraci�n salida anal�gica: se puede modificar el rango de salida. Esta cerca del centro del PLC, hacia uno de los bordes. Orientarse por la distribuci�n de los componentes.

Salida anal�gica de 0v a 10v (sin jumper)

Salida anal�gica de 0v a 5v (jumper puesto)

Desbloqueo / Inhibici�n del programa

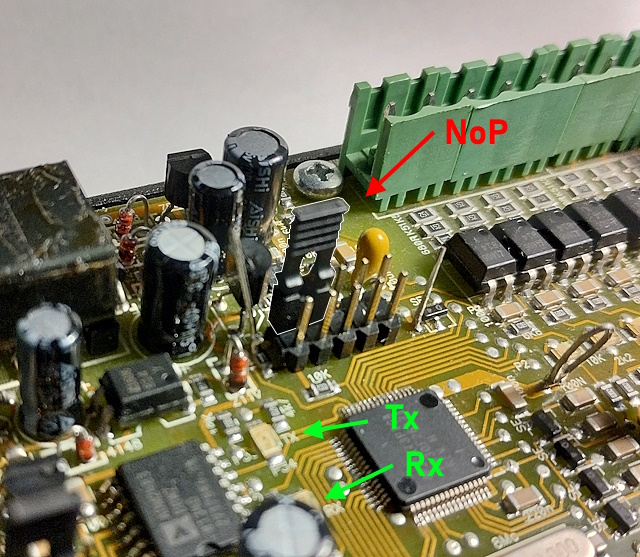

Los detalles pueden leerse aqu�. En la imagen se ve el jumper (NoP) colocado para impedir la ejecuci�n del program cuando se enciende el PLC. En esta condici�n adoptar� ID = 1 y se le podr� enviar unprograma, pero no lo ejecutar� hasta que el jumper sea quitado y el PLC reiniciado.

Tambi�n se indican las ubicaciones de los LEDs de comunicaci�n del COM2.
