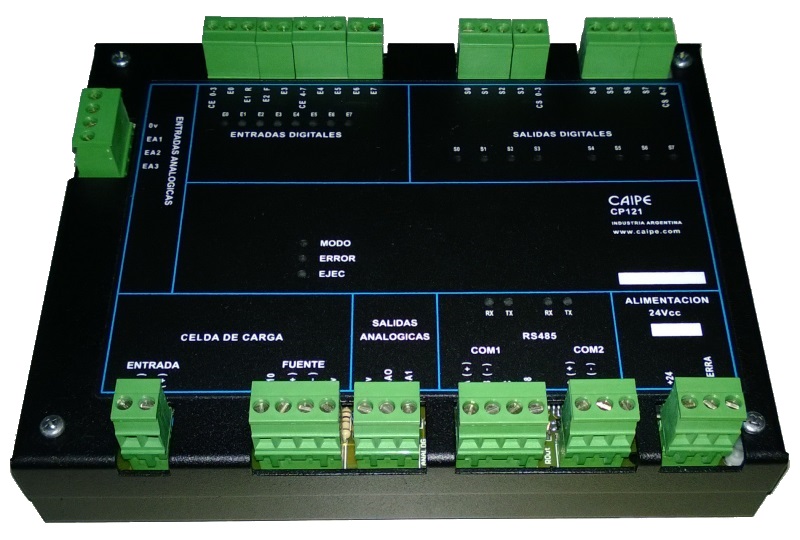

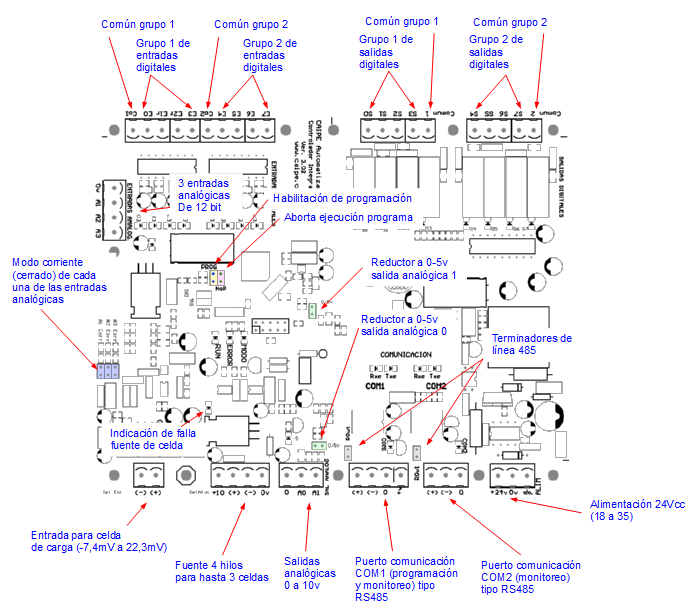

El modelo original no ten�a caja. Igualmente se ha respetado la distribuci�n de las entradas y las salidas.
La entrada con la R corresponde a contaje r�pido, y F a frecuenc�metro. No funcionan en simult�neo, sino que se selecciona por Frec_on (0 = modo contador r�pido; 1 = modo frecuenc�metro).
Tambi�n sirven como entrada de encoder (fase B = R = E1 y fase A = F = E2, desde ROM 2.53). La entrada 0 sirve como eje Z. Esta funcionalidad no requiere *activaci�n.

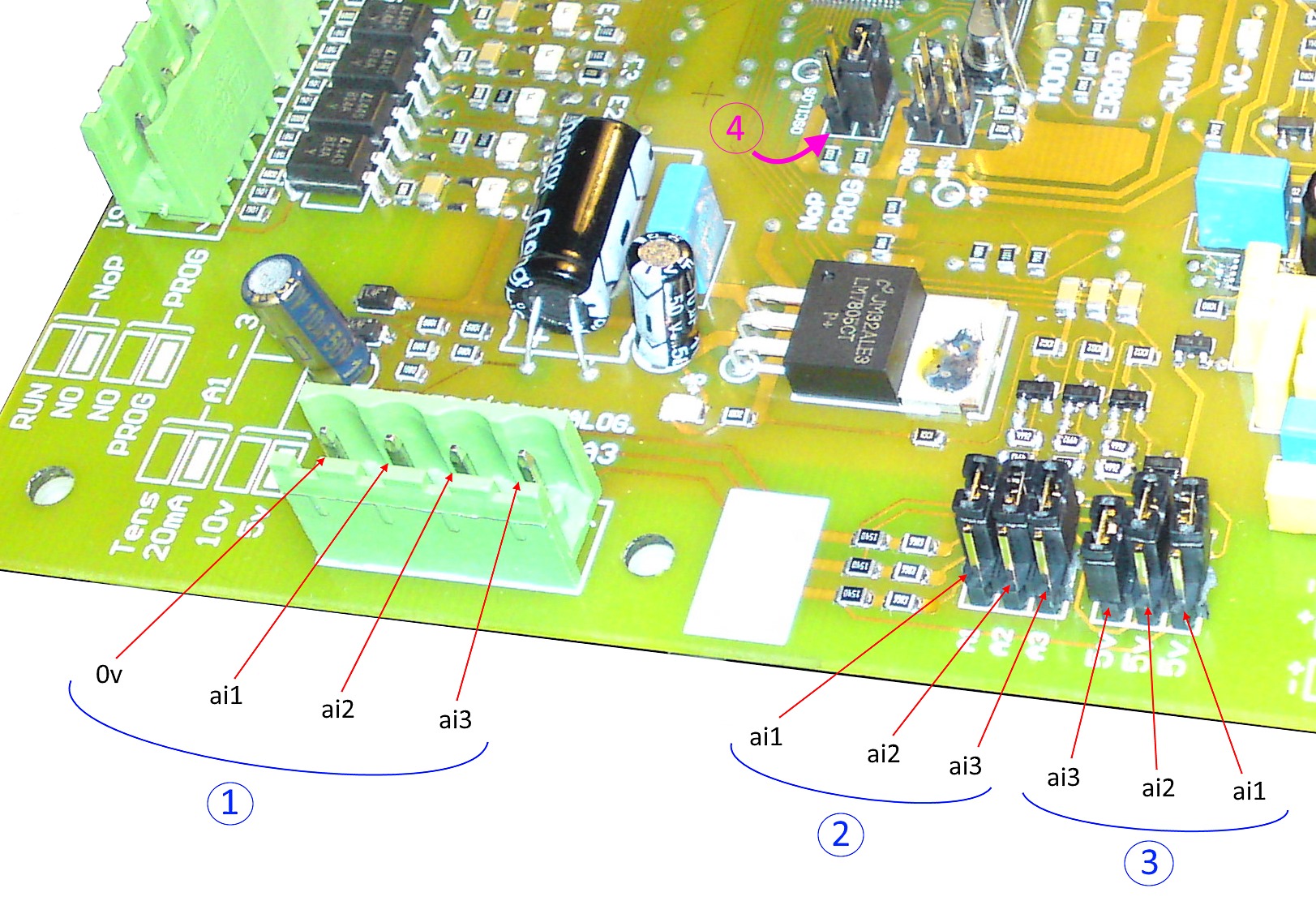

En la imagen de alta resoluci�n se ve la distribuci�n de los jumpers y entradas anal�gicas del CP121 revisi�n 3.03 (el que tiene caja)
(1) Entradas anal�gicas (1 a la 3)
(2) Jumpers de corriente. En
la imagen se ve que los tres est�n abiertos, por lo tanto las
entradas son de tensi�n.
Cuando se cierra (como el 3� del grupo 3) la entrada se convierte
para medir corriente, apto
para transmisores 4-20mA. En esta condici�n el valor de resistencia
es de 250 OHM.
(3) Jumpers de tensi�n. Sirven para cambiar el
valor m�ximo de medici�n de tensi�n de cada una, 5v o 10v. Cuando
est� cerrado (como el 3�) el m�ximo es de 5v, y la resistencia es de
100 mil OHM. Cuando est� abierto (1� y 2�) el m�ximo es 10v y la
resistencia es de 200 mil OHM.
(4) Jumper de
inhibici�n de ejecuci�n.
En estado normal (abierto, como en la imagen) el PLC funciona
normalmente. Cuando est� cerrado no ejecuta el programa cuando el
PLC es encendido. Se usa para desbloquearlo.
Las indicaciones
de los jumpers tambi�n est�n en la serigraf�a de la placa.
